簡介

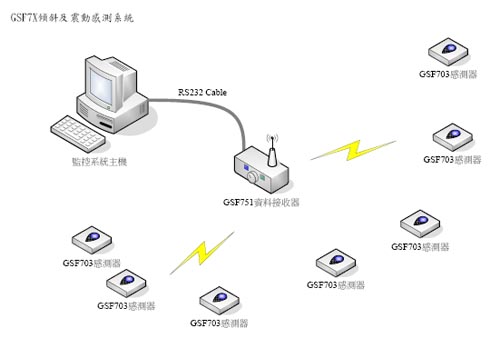

GSF7X 傾斜與震動感測系統由兩類元件組合而成，GSF703 傾斜震動感測器及GSF751 資料接收器。兩者之間透過IEEE 802.15.4 之無線通訊協定標準進行連結並溝通資料。本系統具有低功率及長通訊距離之特性。本系統之工作架構如下圖所示。
GSF703 傾斜震動感測器可計算自身(或所附著之物體)之傾斜角度與震動強度，並以數位方式連續輸出目前的角度資料。GSF703 可感測XYZ 三軸的傾斜角度或震動強度。傾斜角度值的解析度並非線性，當傾斜度接近0 度時，其傾斜敏感度，角度解解析度也最高。
GSF751 資料接收器可與和7 個GSF703 連結使用。在接收由各GSF703 所傳來之資料後，GSF751 可透過RS232 介面將資料送出。
產品規格(Specifications):
| GSF703-D 傾斜與震動感測器 |
| Frequency Range |
2.4 to 2.483 GHz, ISM Band |
| Maximum Working Range, Indoors |
50 m (直線無阻隔) |
| Radio Output Power |
-10dbm~+3dbm |
| 角度感測範圍 |
-90° ~ 90° |
| Sensitivity |
水平時0.299 度, 垂直時 3.26 度 |
| 震動感測範圍 |
±2000g |
| 傾斜度閥值觸發輸出 |
LED 顯示及On/Off 輸出(On=3V)，超過
閥值時，觸發LED 及On/Off 輸出 |
| 震動度閥值觸發輸出 |
LED 顯示及On/Off 輸出(On=3V)，超過
閥值時，觸發LED 及On/Off 輸出 |
| Security |
AES 128-bit encryption |
| 電源 |
DC 5V |
| GSF703-B 傾斜與震動感測器 |
| Sensitivity |
水平時0.299 度, 垂直時 3.26 度 |
| Frequency Range |
2.4 to 2.483 GHz, ISM Band |
| Maximum Working Range, Indoors |
50 m (直線無阻隔) |
| Radio Output Power |
-10dbm~+3dbm |
| 角度感測範圍 |
-90° ~ 90° |
| 震動感測範圍 |
±2000g |
| 傾斜度閥值觸發輸出 |
LED 顯示及On/Off 輸出(On=3V)，超過
閥值時，觸發LED 及On/Off 輸出 |
| 震動度閥值觸發輸出 |
LED 顯示及On/Off 輸出(On=3V)，超過
閥值時，觸發LED 及On/Off 輸出 |
| Security |
AES 128-bit encryption |
| 電源 |
DC 5V |
| Typical Battery Life |
12 months |
| 低電量顯示功能 |
具備 |
| GSF751 資料接收器 |
| Frequency Range |
2.4 to 2.483 GHz, ISM Band |
| Maximum Working Range, Indoors |
50 m (直線無阻隔) |
| Radio Output Power |
-10dbm~+3dbm |
| 最大接取感測器數量 |
7 個 |
| Security |
AES 128-bit encryption |
| 電源 |
AC 110V |
|
|
